A SysCREAR desenvolve soluções personalizadas envolvendo análise de vibrações. Nossos serviços
combinam tecnologia e pesquisa, com a colaboração de Acadêmicos e Profissionais do mercado.
◇ESTUDOS DE RISCO SÍSMICO ◇MONITORAMENTO POR SÍSMICA PASSIVA ◇ENSAIOS DE VIBRAÇÕES
Análise de Risco Sísmico Local
Também
conhecida
por
Análise
Probabilística
de
Risco
Sísmico
ou
PSHA
(Probabilistic
Seismic
Hazard
Analysis),
o
estudo
de
perigo
sísmico
quantifica
a
probabilidade
de
terremotos e seus potenciais danos em uma determinada região.
A
metodologia
da
análise
probabilística
de
risco
sísmico
considera
o
histórico
de
eventos
sísmicos
(catálogo
de
sismos
nacionais
e
internacionais),
o
mapeamento
de
zonas
ativas
(regiões
sísmicas)
próximas
à
área
de
interesse
e
de
modelos
de
GMPEs
(Ground
Motion
Prediction Equations).
O
resultado
da
análise
PSHA
quantifica
o
perigo
sísmico
probabilisticamente,
por
exemplo,
gerando
curvas
de
probabilidade
de
excedência
de
PGA
(Peak
Ground
Acceleration)
em
função de diversos períodos de retorno.

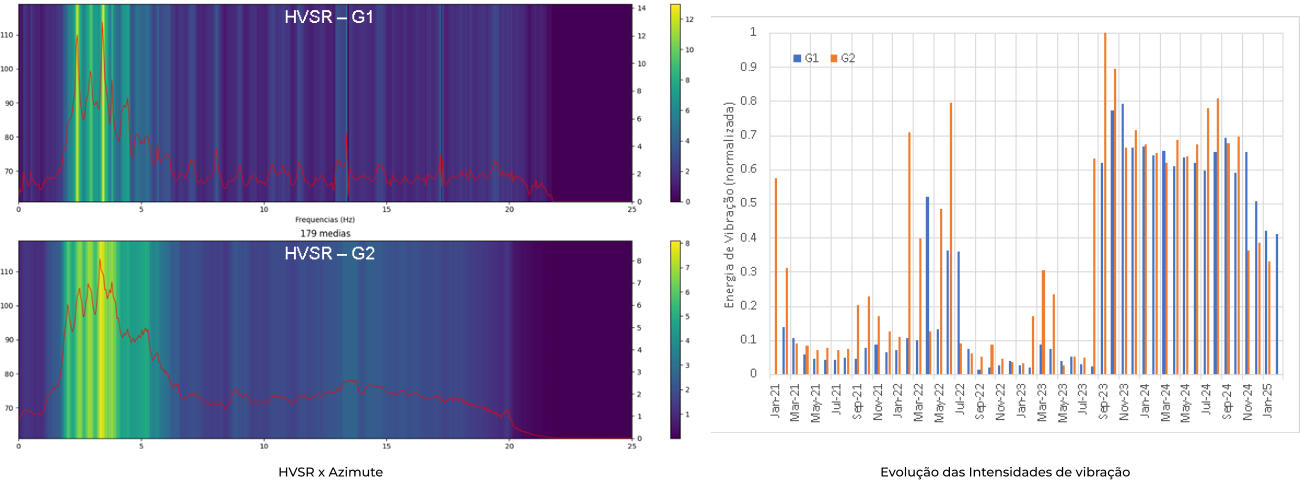

PSHA - Risco sísmico associado a HVSR passivo

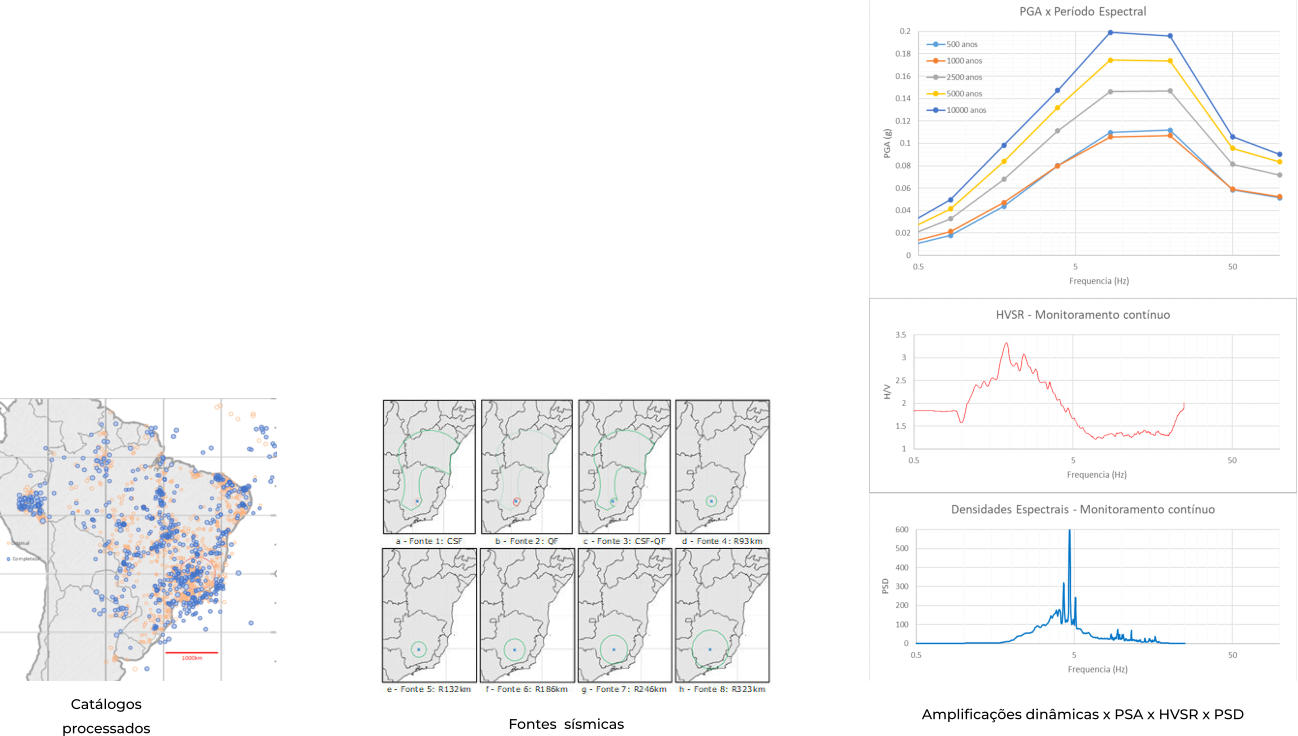

PSHA - Risco sísmico em região de informações escassas
Estudo risco sismico associado a HVSR
Objetivo
:
Determinação
das
acelerações
de
pico
(PGA)
de
barragens
de
terra
alteadas
a
montante
de
acordo
com
os
critérios
estabelecidos
delo
CDA
(Canadian
Dam Association)
Resultados
:
Com
o
auxílio
dos
dados
de
HVSR
Passivo,
o
estudo
do
risco
sísmico
local concluiu que não ocorrerão amplificações dinâmicas nas estruturas.

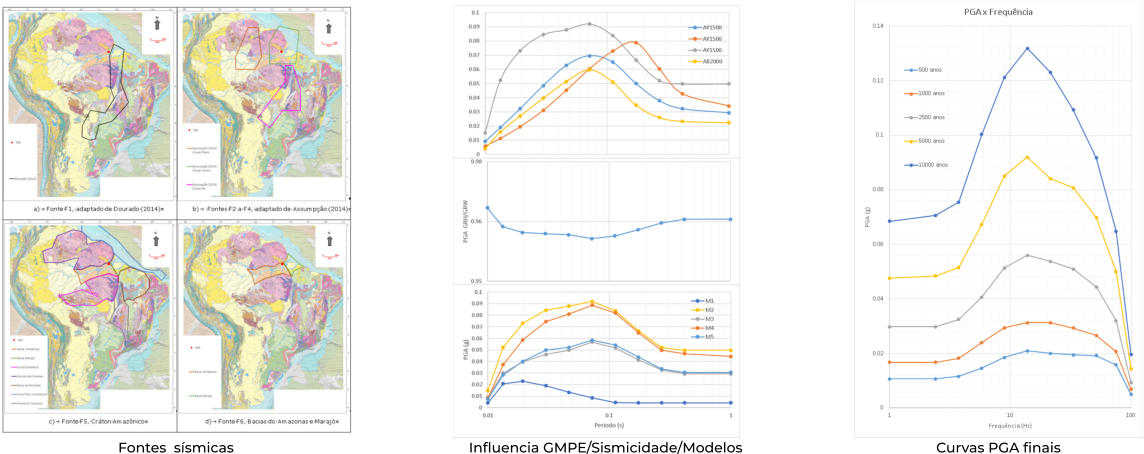

Estudo risco sismico - Avaliação de parâmetos
Objetivo
:
Determinação
das
acelerações
de
pico
(PGA)
acordo
com
os
critérios
estabelecidos
pelo
CDA, em região com poucas informações estatísticas sobre eventos sísmicos
Resultados
:
As
fontes
sísmicas,
GMPEs
e
parâmetros
de
sismicidade
influenciam
significativamente
os
resultados
em
regiões
com
poucos
dados
representativos,
desta
forma
o
estudo deve ser realizado por equipe multidisciplinar e experiente.
Monitoramento por Sísmica Passiva
Diferente da sísmica tradicional, que depende de fontes artificiais de energia para gerar ondas sísmicas, a sísmica passiva
aproveita as vibrações naturais já presentes no ambiente. A metodologia apresenta menor impacto ambiental e é
recomendada para áreas sensíveis ou de difícil acesso.
SASW (Spectral Analysis of Surface Waves): Geralmente utilizam dois receptores e a análise é focada na relação de fase entre
os sinais registrados em diferentes frequências, para determinar a velocidade de fase das ondas de superfície e
eventualmente as curvas de dispersão. A inversão desses dados fornece um perfil de velocidade de ondas de cisalhamento
com a profundidade.
CWI (Coda Wave Interferometry): Analisa as ondas Coda, a parte final dos sinais sísmicos, ricas em múltiplas dispersões. Ao
comparar ondas Coda de diferentes eventos ou tempos, detecta-se mudanças sutis no subsolo ou na fonte. Na sísmica
passiva, a interferometria sísmica por ondas de Coda monitora continuamente alterações no subsolo. É útil em ambientes
complexos para detectar mudanças que as ondas primárias não revelam facilmente.
OMA (Operational Modal Analysis): Técnica que identifica os parâmetros modais de estruturas usando apenas vibrações
naturais (como vento ou tráfego), sem precisar interromper o funcionamento ou aplicar forças externas. Estes parâmetros
identificados podem ser associados a rigidez da estrutura, avaliando sua segurança.
HVSR (Horizontal-to-Vertical Spectral Ratio): Método geofísico que analisa o ruído sísmico ambiente para estimar a
profundidade e rigidez do solo, calculando a razão entre espectros horizontais e verticais das vibrações registradas na
superfície.

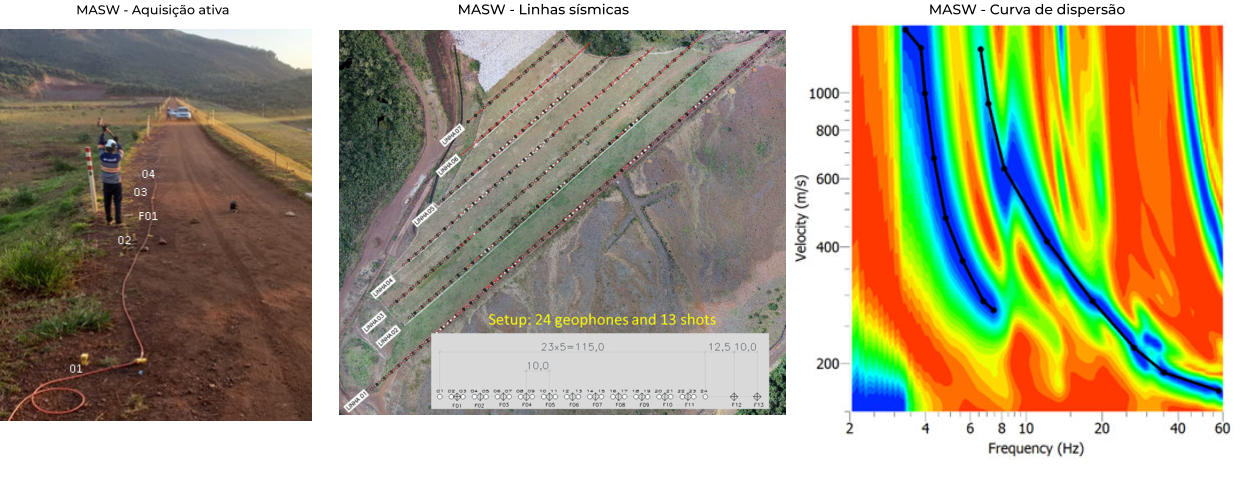

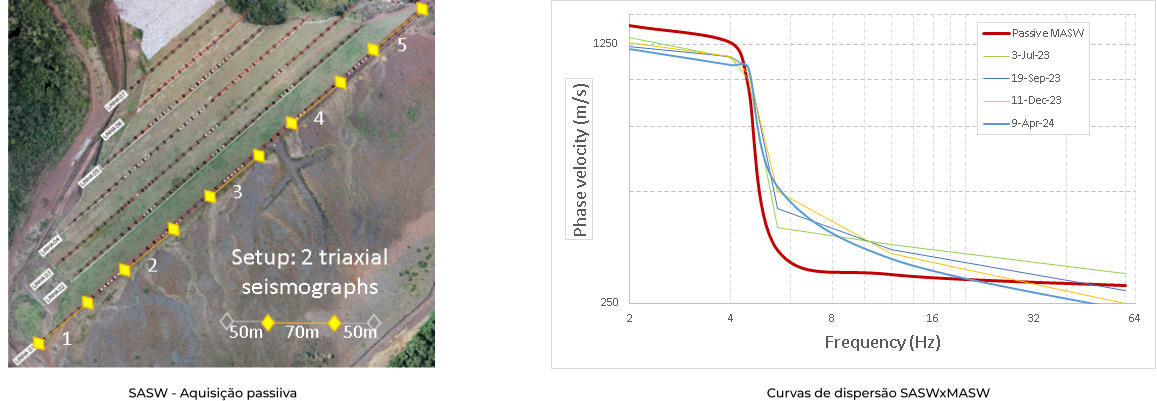

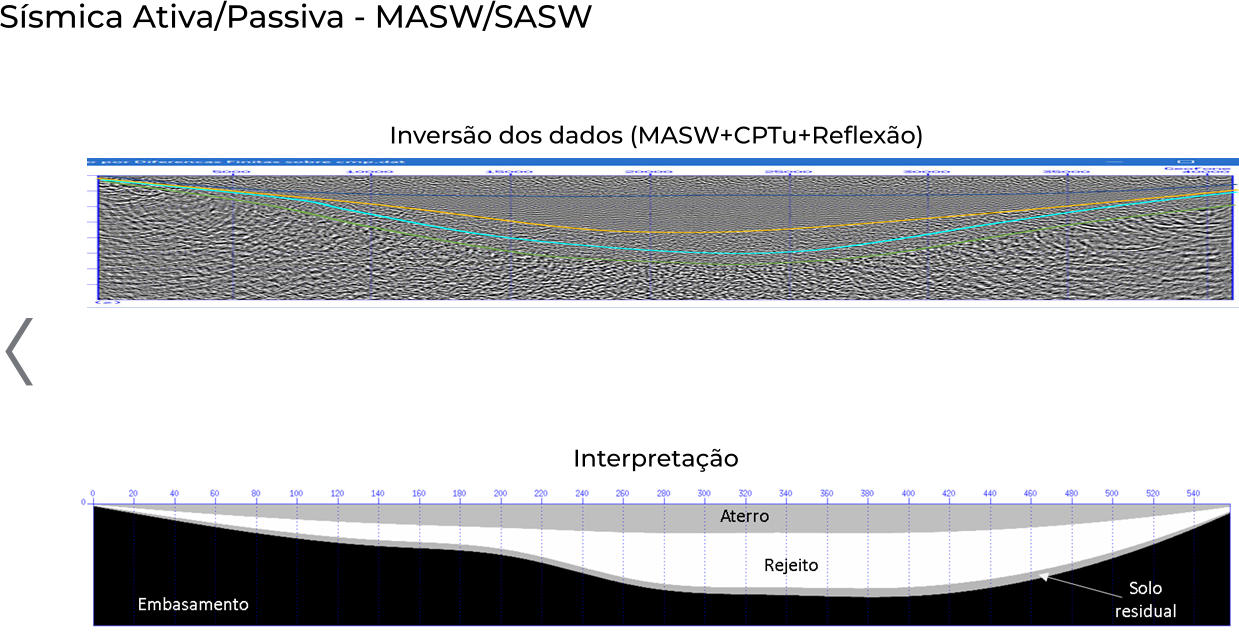

Sísmica Passiva - MASW/SASW
Resultados
:
As
respostas
passivas
apontam
eventuais
alterações
dos
parâmetros
geotécnicos.
Há
uma
grande
dispersão
dos
resultados,
principalmente
pela
natureza
aleatória
das
vibrações
operacionais.
Com
o
a
melhor
seleção
das
vibrações
passivas,
os
resultados
irão
apresentar
valores
estatísticos
mais
significantes.

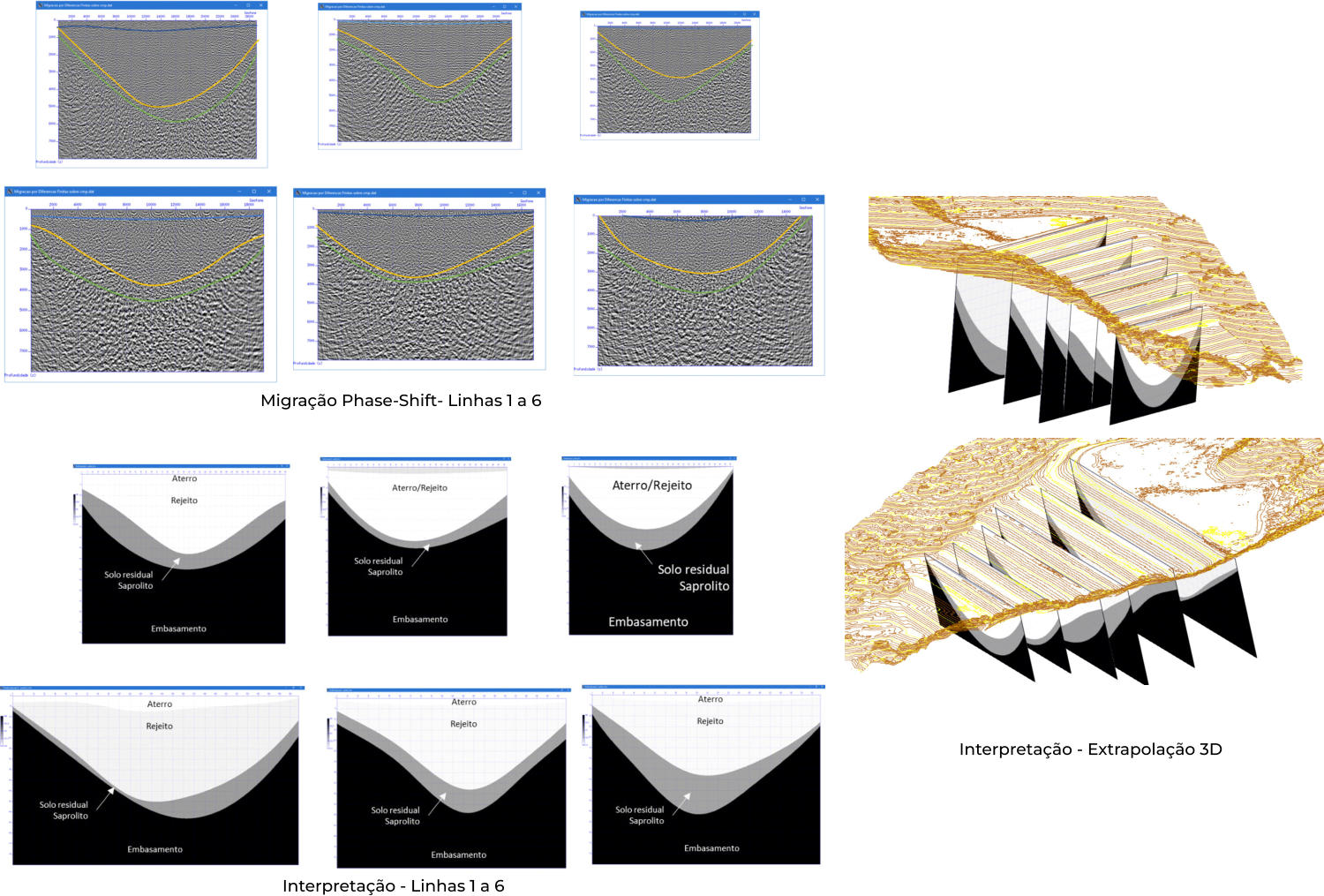

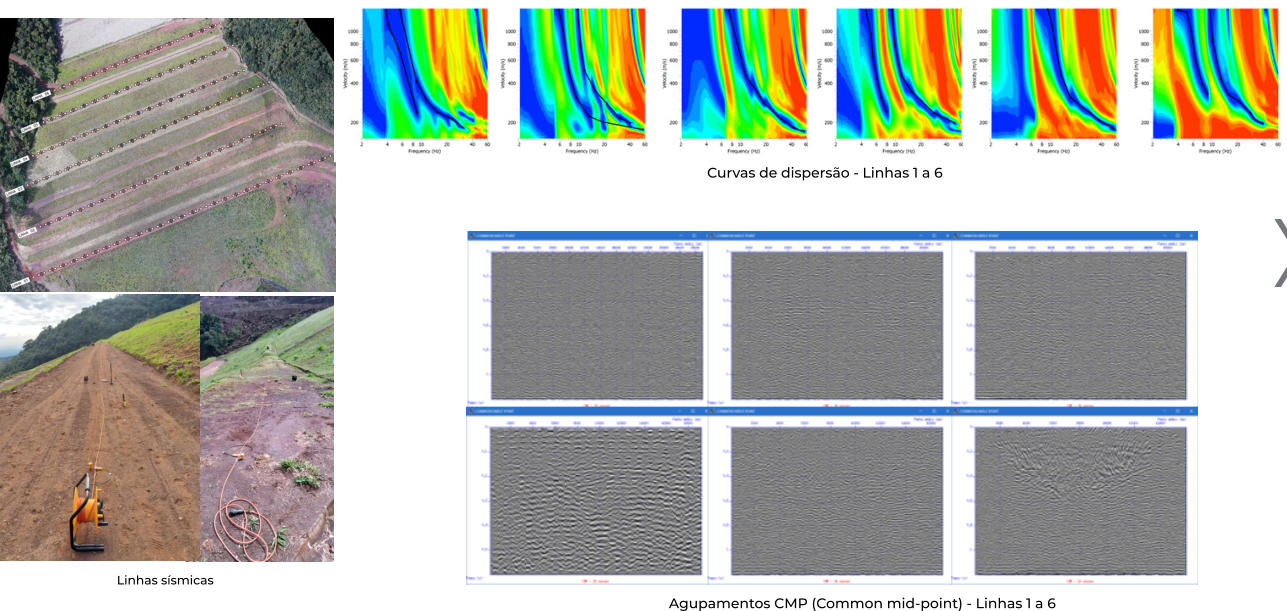

Sísmica Ativa/Passiva - Interferometria Sísmica
Resultados
:
As
respostas
passivas
mostram
as
alterações
dos
parâmetros
geotécnicos.
Há
uma
grande
dispersão
dos
resultados,
principalmente
pela
natureza
aleatória
das
vibrações
operacionais.
Com
a
melhor
seleção
das
vibrações
passivas,
os
resultados
irão
apresentar
valores
estatísticos
mais
significantes.

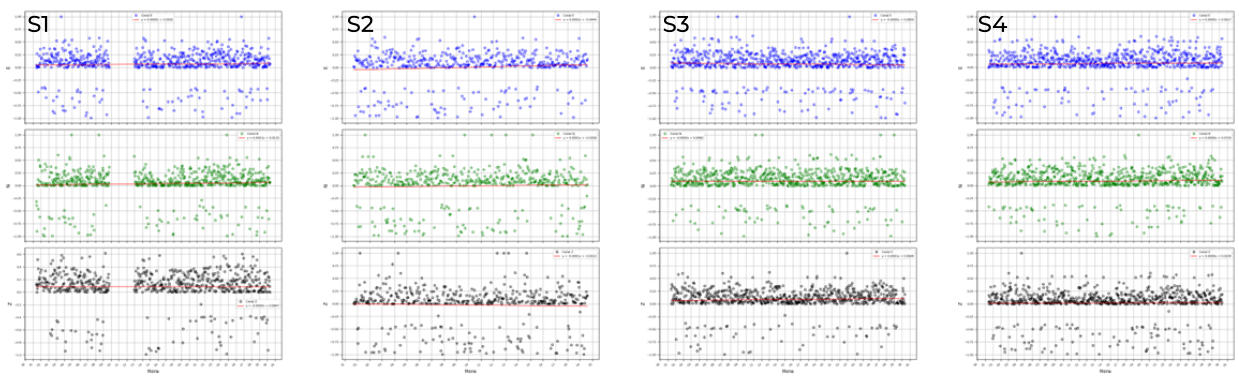

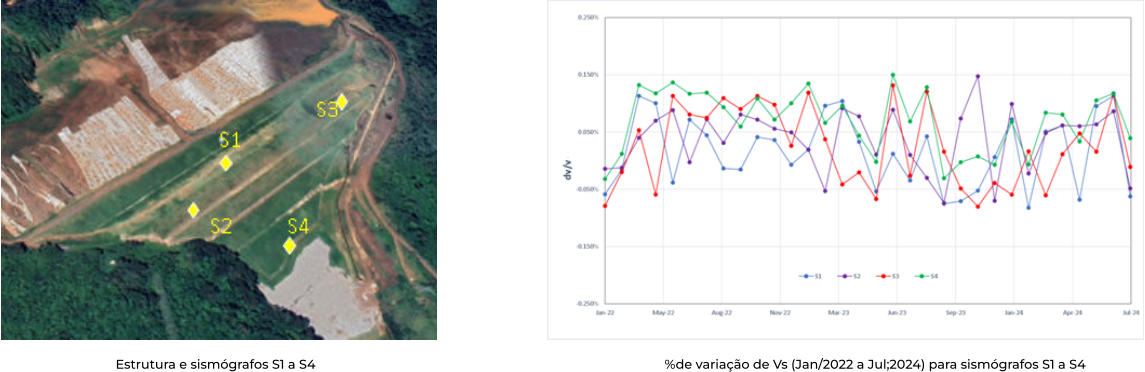

%ΔVs mensal - sismógrafos S1 a S4
Ensaios de Vibração e Monitoramento Estrutural

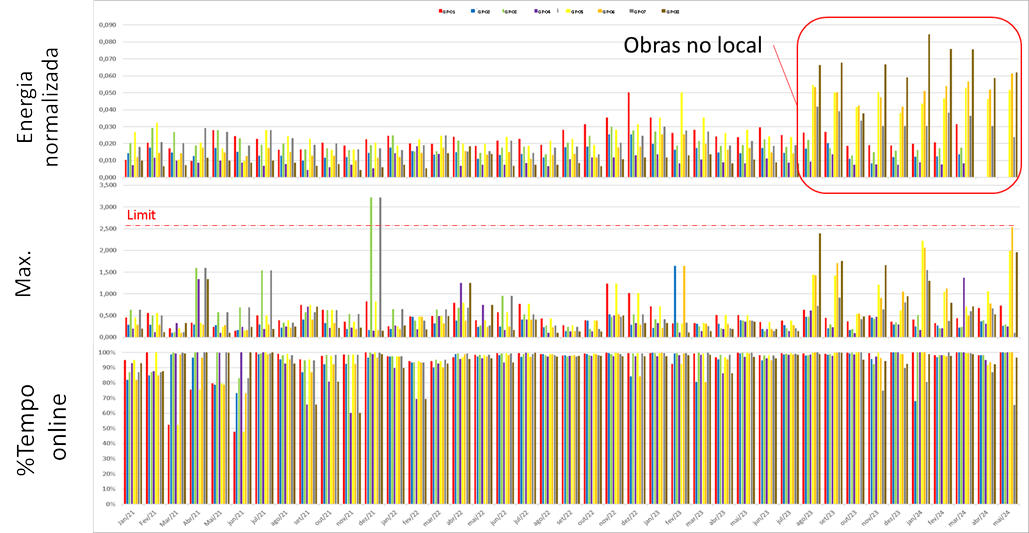

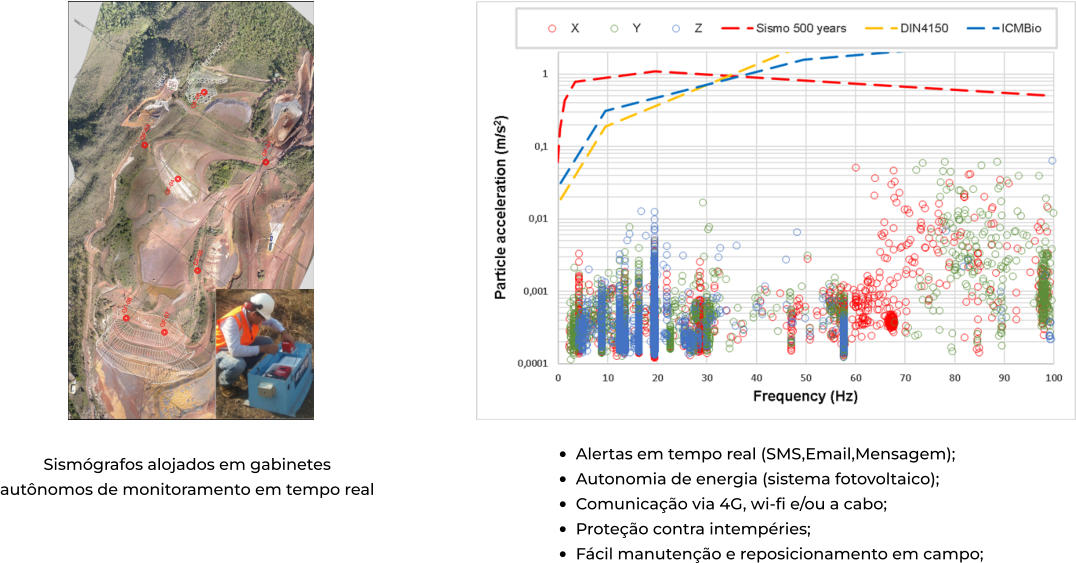

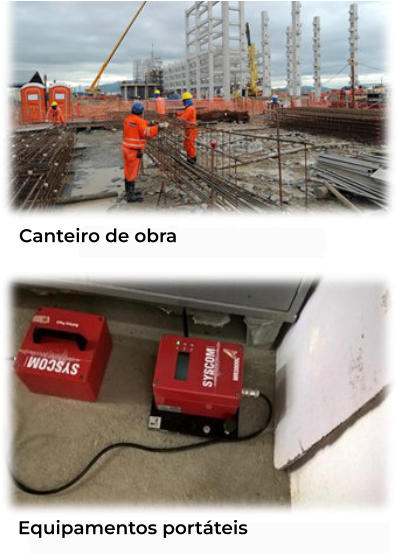

•Monitoramento autônomo em barragem de terra

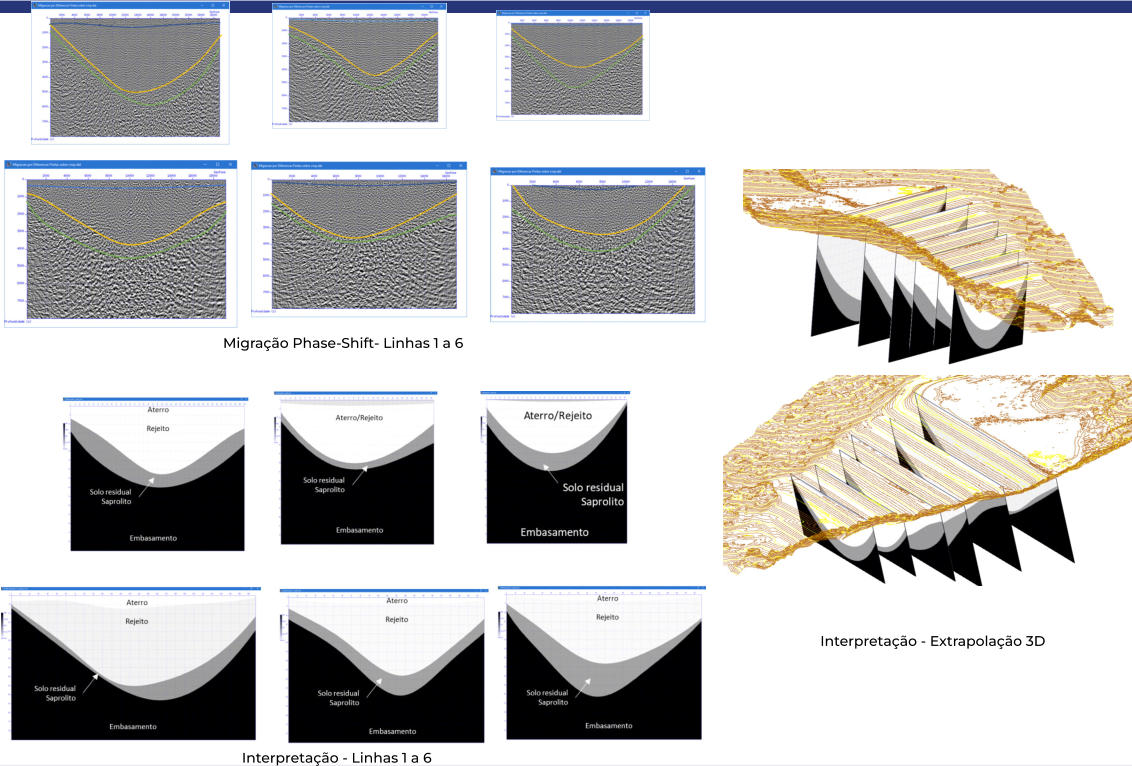

•Geofísica passiva em barragem de terra
•Análise modal operacional em parque eólico
•Análise de vibração em torres de telecomunicação
•Análise modal operacional em instalação industrial
•Ensaios de vibração em pontes e viadutos

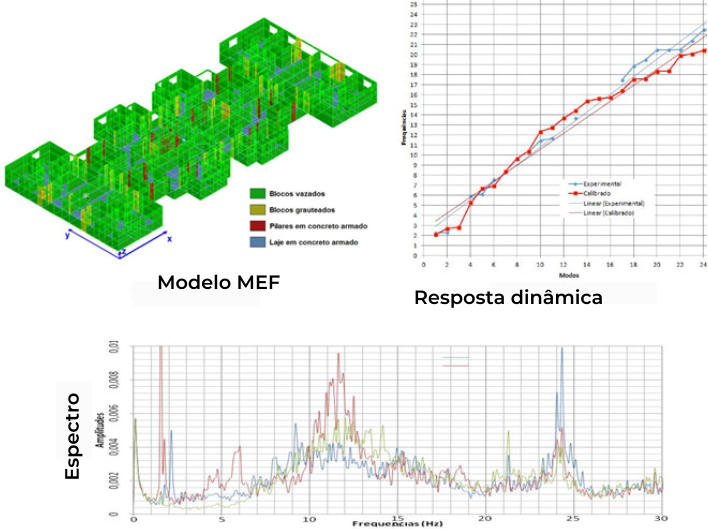

•Ensaios de vibração em estruturas civis
•
OBJETIVO: Avaliar a rigidez real das
fundações de aerogeradores.
•
RESULTADOS: As rigidezes
encontradas atendem as
especificações do fabricante das
torres.
•
DIFERENCIAIS: Uso de fontes
aleatórias de vibração permitiram a
obtenção das rigidezes, tanto de
torres em funcionamento quanto
paradas.

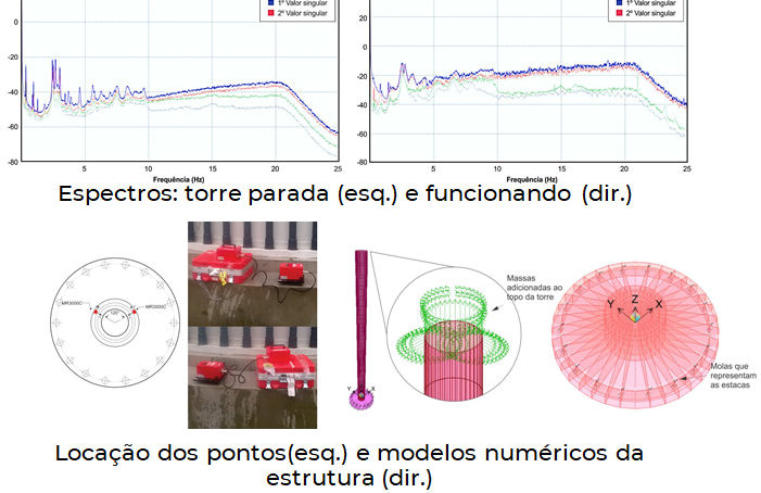

Análise modal operacional em parque de torres eólicas
•
OBJETIVO: Avaliar o comportamento
dinâmico de torres de telecomunicação.
•
RESULTADOS: Os deslocamentos
previstos são inferiores aos limites
apontados pelas normas vigentes.
•
DIFERENCIAIS: Medições realizadas sem
paralisar a estrutura, pois foram captadas
vibrações aleatórias originadas devido ao
vento.

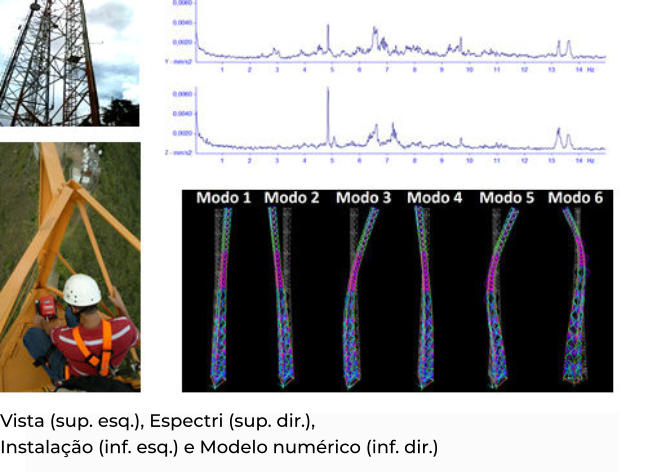

Análise de vibrações em torres de telecomunicação
Ensaios de vibrações em estrutura industrial
•
OBJETIVO: Avaliar a rigidez das
fundações de instalação industrial
para equipamentos de grande
porte.
•
RESULTADOS: As rigidezes
encontradas atendem aos limites
estabelecidos em projeto.
•
DIFERENCIAIS: Medições realizadas
sem paralisar a estrutura, pois foram
captadas vibrações aleatórias
originadas em torno da estrutura.
•

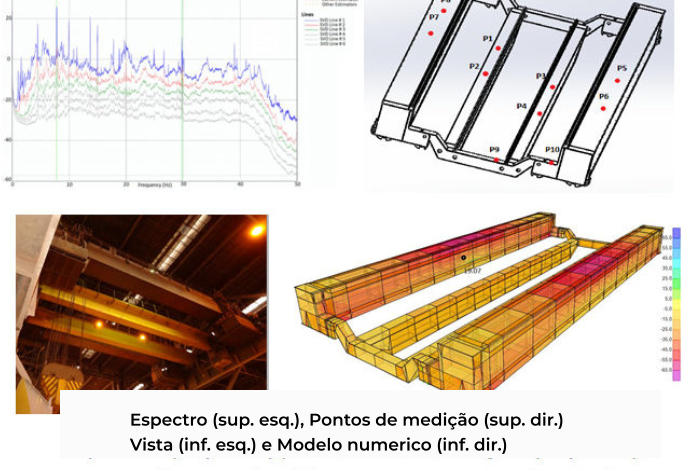

OBJETIVO: Ensaio de vibrações
em complemento a topografia e
extensometria.
•
RESULTADOS: Resultados
convergiram, indicando que a
estrutura apresenta
comportamento estrutural
adequado.
•
DIFERENCIAIS: O ensaio de
vibrações foi conduzida sem a
introdução de fontes artificais
de vibração e sem necessidade
de paralisar a planta.
Análise modal operacional em ponte rolante
•
OBJETIVO: Avaliação da integridade
estrutural de um granulador, por
OMA (Operational Modal Analysis).
•
RESULTADOS: Resultados indicaram
necessidade de reforço.
•
DIFERENCIAIS: O ensaio de
vibrações foi conduzida sem a
introdução de fontes artificais de
vibração e sem necessidade de
paralisar a planta.
Detecção de danos estruturais em granulador por ensaios de vibração
•

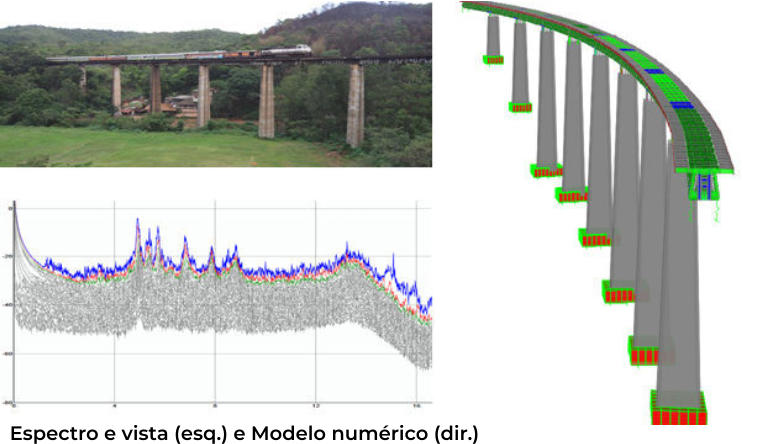

OBJETIVO: Avaliar a vida útil do
viaduto, considerando ensaios
OMA (Operational Modal Analysis).
•
RESULTADOS: O viaduto
apresentou vida útil
remanescente de 15 anos.
•
DIFERENCIAIS: Medições
realizadas sem paralisar a
estrutura.
Calibração de modelo e avaliação da integridade estrutural de viaduto
•

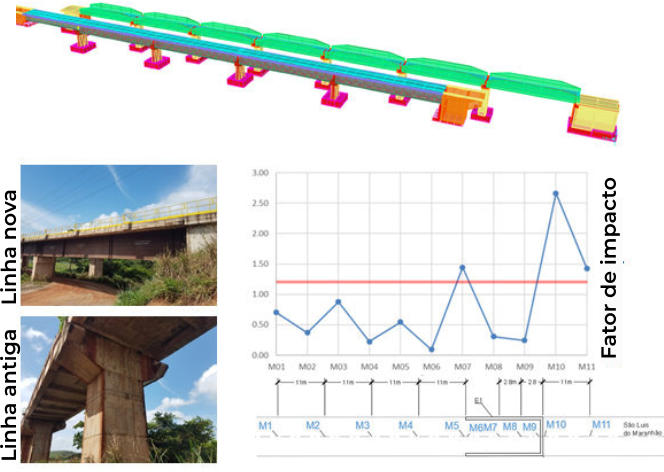

OBJETIVO: Mitigar problemas
relacionado sa vibrações
excessivas em uma ponte
ferroviária.
•
RESULTADOS: As medições e
análises numérica mostraram que
as transição no encontro do
viaduto novo provoca vibrações
excessivas.
•
DIFERENCIAIS: Medições
realizadas sem paralisar a
estrutura.
Análise do fator de impacto de ponte ferroviária
•

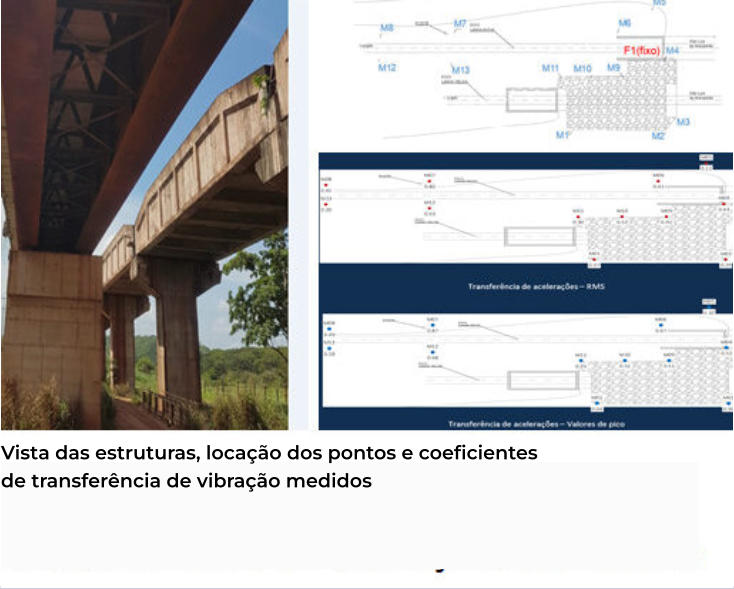

OBJETIVO: Avaliar a
transferência de vibração entre
os encontros de dois viadutos
adjacentes.
•
RESULTADOS: Transferência de
vibrações não são
significativas.
•
DIFERENCIAIS: Ensaios
realizados com equipamentos
de alta resolução e elevada
sensibilidade.
Ensaios de curta duração em viaduto ferroviário
